b. Mobile Antenna:
Mono-Band: N-139, N-139H, N-2000, N-523, SN-523
|
|
|
|
|
N-139 |
N-139H |
N-2000 |
N-523 |
SN-523 |
Model No.
|
Frequency
|
Gain
|
Max.power rating
|
Connector
|
Length
|
Weight
|
Type
|
N-139 |
139MHz
|
3.5dB
|
200W
|
MP
|
1.36m
|
340g
|
5/8λ(139MHz)
|
N-139H |
139MHz
|
5.5dB
|
200W
|
MP
|
1.87m
|
390g
|
7/8λDouble
C-Load radialless(139MHz)
|
N-2000 |
145MHz
|
5.2dB
|
150W
|
MP
|
1.59m
|
375g
|
7/8λDouble
C-Load radialless(145MHz)
|
N-523 |
523MHz
|
6.9dB
|
200W
|
MP
|
1.29m
|
420g
|
3×5/8λ
radialless(523MHz)
|
SN-523 |
523MHz
|
5.5dB
|
150W
|
MP
|
0.88m
|
220g
|
2×5/8λ
radialless(523MHz)
|
Dual-Band: RF-510, RF-520, RF-560, RF-570, RF-580, RF-7000, SN-732, N-850,
N-910
RF-510B, RF-520B, RF-560B, RF-570B, RF-580B, RF-7000B, SN-732H, N-850B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RF-510 |
RF-520 |
RF-560 |
RF-570 |
RF-580 |
RF-7000 |
SN-732 |
N-850 |
N-910 |
RF-510B |
RF-520B |
RF-560B |
RF-570B |
RF-580B |
RF-7000B |
SN-732H |
N-850B |
|
Model No.
|
Frequency
|
Gain
|
Max. power
rating
|
Connector
|
Length
|
Weight
|
Type
|
RF-510
RF-510B
|
145/435MHz
(2m/70cm)
|
2.15dBi(70cm)
|
50W
|
MP |
0.43m
|
75g
|
1/4λ(145),
1/2 λradialless(435)
(RF-510B:Black
finish)
|
RF-520
RF-520B
|
145/435MHz
(2m/70cm)
|
2.15dBi(2m)
5.5dBi(70cm)
|
50W
|
MP |
0.95m
|
120g
|
1/2λradialless(145),
2×5/8 λradialless(435)(RF-520B:Black
finish)
|
RF-560
RF-560B
|
145/435MHz
(2m/70cm)
|
2.15dBi(70cm)
|
50W
|
MP
|
0.4m
|
90g
|
1/2λ(145),
1/2 λ(435)
RV
Mobile use(RF-560B:Black
finish)
|
RF-570
RF-570B
|
145/435MHz
(2m/70cm)
|
2.15dBi(2m)
3.8dB(70cm)
|
70W
|
MP |
0.47m
|
125g
|
1/4λC-Load
(145), 3/4λC-Load radialless(435)(RF-750B:Black
finish)
|
RF-580
RF-580B
|
145/435MHz
(2m/70cm)
|
2.15dBi(2m)
4.5dBi(70cm)
|
50W
|
MP
|
0.67m
|
115g
|
3/8λ(145MHz),
3/4 λ(435MHz)
(RF-580B:Black
finish)
|
RF-7000
RF-7000B
|
145/435MHz
(2m/70cm)
|
2.15dBi(2m)
3.8dB(70cm)
|
70W
|
MP
|
0.47m
|
135g
|
1/4λC-Load
(145), 3/4λC-Load radialless(435)(RF-7000B:Black
finish)
|
SN-732
SN-732H
|
145/435MHz
(2m/70cm)
|
3.0dB(2m)
5.5dB(70cm)
|
200W
|
MP
|
0.98m
|
240g
|
1/2λradialless(145),
2×5/8 λradialless(435)
|
N-850
N-850B
|
145/435MHz
(2m/70cm)
|
3.5dB(2m)
6.0dB(70cm)
|
150W
|
MP |
1.06m
|
340g
|
1/2λC-Load
radialless(145), 2×5/8 λ C-Load radialless(435)(N-850B:Black
finish)
|
N-910
|
50/145MHz
(6m/2m)
|
3.5dB(2m)
|
200W
|
MP |
1.28m
|
335g
|
1/4λ(2m)
5/8λ(6m)
|
Dual-wide-Band: N-820, N-880, N-870,
N-820B, N-880B, N-870B,
|
|
|
N-820 |
N-880 |
N-870 |
N-820B |
N-880B |
N-870B |
Model No.
|
Frequency
|
Gain
|
Max.power rating
|
Connector
|
Length
|
Weight
|
Type
|
N-820
N-820B
|
140~150MHz
425~445MHz
|
2.15dB(2m)
4.5dB(70cm)
|
150W
|
MP
|
0.7m
|
350g
|
3/8λ(145MHz),
3/4 λ(435MHz) (N-820B:Black
finish)
|
N-880
N-880B
|
138~152MHz
422~441MHz
|
3.5dB(2m)
6.0dB(70cm)
|
150W
|
MP |
1.04m
|
350g
|
1/2λC-Load
radialless(145), 2×5/8 λ C-Load radialless(435), 300MHz receiving
only
(N-880B:Black
finish)
|
N-870
N-870B
|
138~152MHz
425~445MHz
|
4.3dB(2m)
6.8dB(70cm)
|
150W
|
MP
|
1.18m
|
370g
|
5/8λDouble
C-Load( radialless(145), 2×5/8 λ C-Load radialless(435)
(N-870B:Black
finish)
|

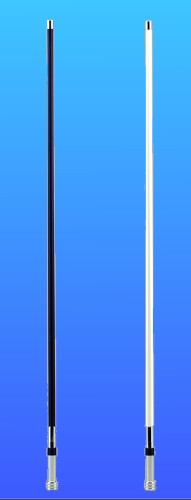

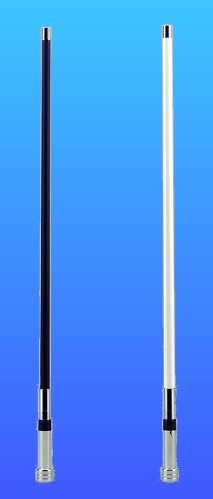

Dual-Band fiberglass: N-620, N-680
N-620B, N-680B
|
|
N-620 |
N-680 |
N-620B |
N-680B |
Model No.
|
Frequency
|
Gain
|
Max.power rating
|
Impedance
|
VSWR
|
Connector
|
Length
|
Material
|
N-620
N-620B
|
140~150MHz(2m)425~445MHz(70cm) |
2.15dBi(145)
4.5dB(435)
|
150W
|
50Ohm
|
<1.5
|
MP/UHF
|
0.7m
|
fiberglass
outshell
|
N-680
N-680B
|
138~152MHz(2m)422~441MHz(70cm)
|
3.5dB(145)
6.0dB(435)
|
150W
|
50Ohm
|
<1.5
|
MP/UHF
|
1.06mm
|
fiberglass
outshell
|
Tri-Band: N-970
|
N-970 |
Model No.
|
Frequency
|
Gain
|
Max.power rating
|
Connector
|
Length
|
Weight
|
Type
|
N-970
|
50MHz(6m)145MHz(2m) 435MHz(70cm)
|
2.15dBi(6m) 3.0dBi(2m) 5.8dBi(70cm)
|
100W
|
MP
|
1.1m
|
360g
|
1/4λ(6m),
1/2
λadialless(2m),
2×5/
8λradialless(70cm)
|
|
